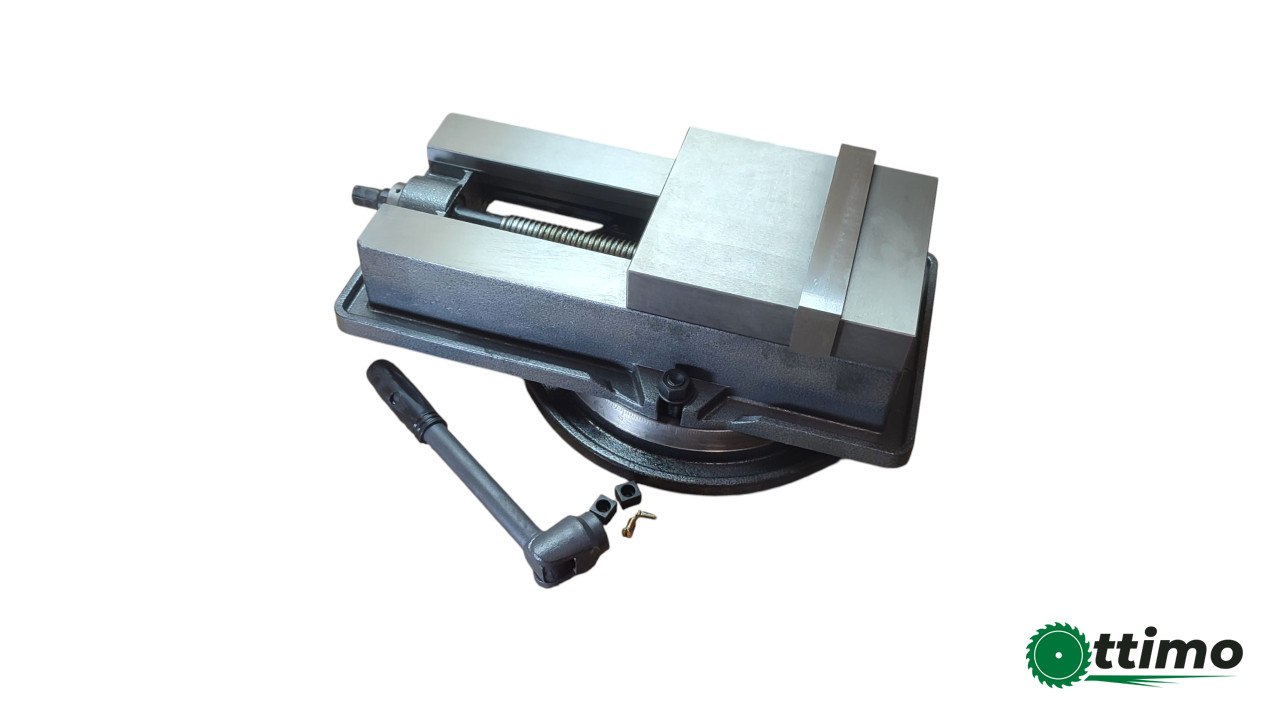

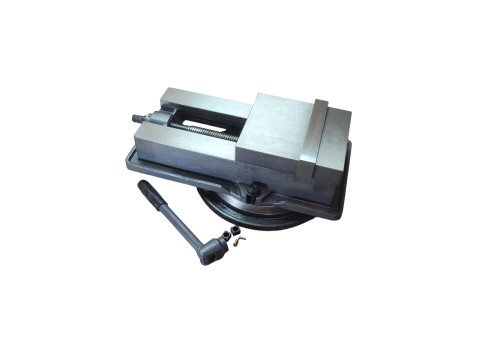

Тиски станочные прецизионные поворотные L губок 200 мм, серия QM16 Swivel OTTIMO 051027

Тиски станочные серии QM широко используются на прецизионных шлифовальных, сверлильных и фрезерных станках, особенно хорошо подходят для чистовых операций.
Специальный сферический сегмент в подвижных губках оказывает вертикальное силовое воздействие, направленное вниз, когда тиски зажимают заготовку (продольное горизонтальное усилие сжатия заготовки). Данная конструкция тисков позволяет избежать приподнимания заготовки при ее зажиме и предотвращает деформацию формы поверхности.

Вал зажимного винта опирается на игольчатый подшипник, что обеспечивает большую плавность хода винта. Винт защищен от попадания грязи и стружки.

Имеется паз в поворотном основании тисков и места крепления установочных шпонок для точного позиционирования оснастки. Сняв поворотное основание, тиски можно использовать как неповоротные, закрепив их установочными шпонками (есть два поперечных паза).

Съемные губки отшлифованы и закалены, что обеспечивает их долговечность и сохранение точности при работе.

Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подойдут для зажима листовых материалов или небольших по толщине заготовок. Обратите внимание, что жесткость фиксации в данных случаях определяется только винтами и площадь зажима получается небольшая.

Тиски станочные серии QM с поворотным основанием жестко фиксирующие. Габаритные размеры 505х320х176 мм. Ширина губок 200 мм. Толщина губок 15.8 мм. Размер шпонки 20х18х11 мм (ДхШхТ). Паз крепления к столу 18.5 мм.

Параллельность: 0.05/100 мм.
Перпендикулярность: 0.05 мм.

Поворотное основание 360° со шкалой лимба.
