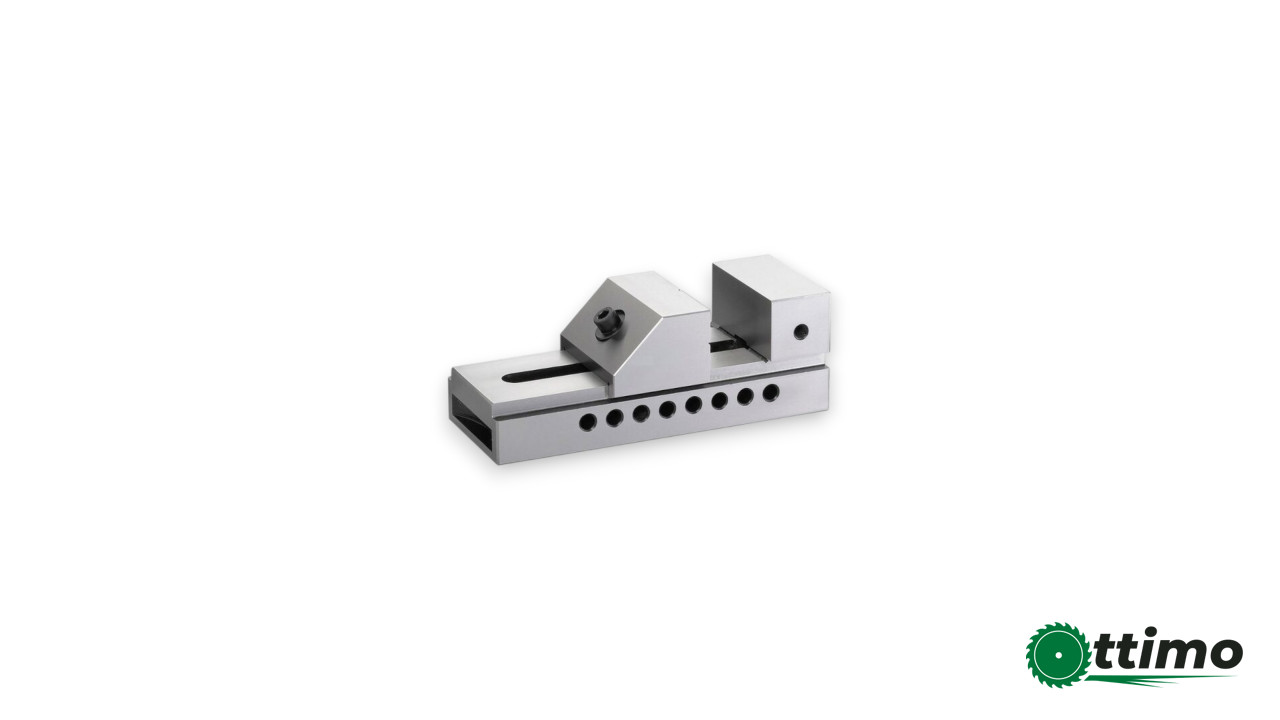

Тиски лекальные прецизионные L губок 100 мм, серия QKG OTTIMO 055466

Тиски фрезерные (станочные) прецизионные, лекальные. Тип 3340. ГОСТ 20746-75. Ширина губок 100 мм. Торцевой паз - 14.13 мм, боковой паз - 14.4 мм.

Тиски инструментальные прецизионные, быстропереналаживаемые. Изготовлены из легированной стали высокого качества. Твердость рабочих поверхностей достигает HRC58-62.

Параллельность: 0.005/100 мм.
Перпендикулярность: 0.005 мм.

Быстрый зажим благодаря подвижной и неподвижным губкам и простота в работе. Губки грубо устанавливаются под размер детали с помощью штыря (ряд отверстий в основании), а затем шестигранным ключом (входит в комплектацию) в верхней прижимной гайке дотягиваются до жесткой фиксации. Такое сжимание губок без ходового винта с ручкой уменьшает габариты оснастки – ее проще разместить на станке или столе, полностью используя рабочий ход тисов. Подвижная губка имеет горизонтальную и вертикальную проточку для фиксации цилиндрических заготовок. Расхождение губок возможно от полного смыкания до максимального значения Smax модели.

Инструментальные тиски QKG предназначены для закрепления на магнитный стол, станину при шлифовании заготовок, точных измерениях и проверках, для линейного резания и т.д. Простая конструкция тисков позволяет их устанавливать на различное оборудование. Тип QKG применяется на шлифовальных, фрезерных, электроэрозионных и других станках. Так как лекальные тиски имеют очень высокую параллельность всех плоскостей, достаточно один раз зафиксировать в них обрабатываемую деталь, а потом вращать только тиски.
